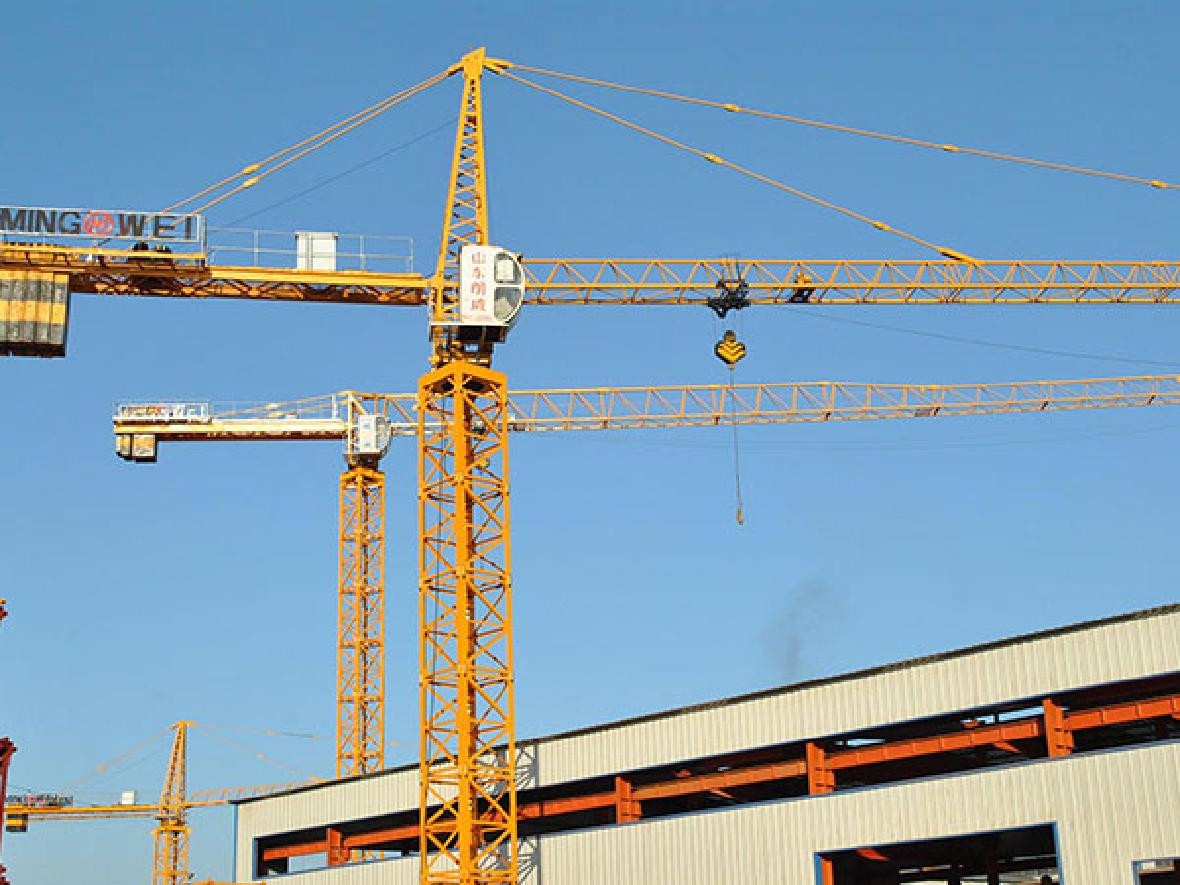

QTZ63(5610)塔式起重機
該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。該機各項性能參數及技術指標均達到或優于國家標準。最大工作幅度為56m，獨立式起升高度為40m，附著式起升高度可達150m，額定起重力矩710 kN·m，最大起重力矩為853.2kN·m。
該機參數先進，性能優良可靠，造型美觀，質量精良，結構簡單實用，設有先進的安全裝置，維修方便，使用安全，價格合理，是廣大建筑企業理想的建筑施工機械。
2.4 技術性能表
| 額定起重力矩 |
kN.m |
710 |
|||||
|
最大起重量 |
t |
6 |
|||||
|
工作幅度 |
m |
3～56 |
|||||
|
起升高度 |
獨立式 |
40 |
|||||
|
附著式 |
150 |
||||||
|
起升速度 |
二倍率 |
m/min |
74/38/8 |
||||
|
四倍率 |
38/20/4 |
||||||
|
回轉速度 |
r/min |
0.63 |
|||||
|
變幅速度 |
m/min |
40/22 |
|||||
|
頂升速度 |
0.4 |
||||||
|
最低穩定下降速度 |
≤7 |
||||||
|
整機外型尺寸 |
底 架 |
m |
3×3 |
||||
|
整機高度 |
獨立式 |
48.192 |
|||||
|
附著式 |
160.892 |
||||||
|
吊臂端頭至回轉中心 |
56.34 |
||||||
|
平衡臂尾部至回轉中心 |
12.39 |
||||||
|
整機自重 |
結構重 |
獨立式 |
t |
37.8 |
|||
|
附著式 |
74.4 |
||||||
|
平衡重 |
56/15.6 |
50/13.4 |
|||||
|
電機總?cè)萘? |
kW |
39.6 |
|||||
|
允許工作溫度 |
℃ |
-20～+40 |
|||||
|
供電參數 |
50Hz |
～380V±10% |
|||||
2.2.1 起重特性表
2倍率
| 幅度m | 3-25.57 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 |
| 起重量t | 3.00 | 2.96 | 2.83 | 2.70 | 2.58 | 2.47 | 2.37 | 2.28 | 2.19 |
| 幅度m | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 |
| 起重量t | 2.10 | 2.02 | 1.95 | 1.87 | 1.81 | 1.74 | 1.68 | 1.62 | 1.57 |
| 幅度m | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 |
| 起重量t | 1.51 | 1.46 | 1.42 | 1.37 | 1.33 | 1.28 | 1.24 | 1.20 | 1.17 |
| 幅度m | 52 | 53 | 54 | 55 | 56 |
|
|||
| 起重量t | 1.13 | 1.10 | 1.06 | 1.03 | 1.00 |
4倍率
| 幅度m | 3-14.22 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| 起重量t | 6.00 | 5.25 | 4.90 | 4.59 | 4.31 | 4.06 | 3.84 | 3.63 | 3.44 | 3.27 | 3.11 |
| 幅度m | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 起重量t | 2.96 | 2.83 | 2.70 | 2.58 | 2.47 | 2.37 | 2.28 | 2.19 | 2.10 | 2.02 | 1.95 |
| 幅度m | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 |
| 起重量t | 1.87 | 1.81 | 1.74 | 1.68 | 1.62 | 1.57 | 1.51 | 1.46 | 1.42 | 1.37 | 1.33 |
| 幅度m | 48 | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 56 | ||
| 起重量t | 1.28 | 1.24 | 1.20 | 1.17 | 1.13 | 1.10 | 1.06 | 1.03 | 1.00 |
-
